型号规格:HVU-20N单路输出开关电源

特点:
高效率、高可靠、低成本
保护特性：短路、过载、过压、高温
防水等级：IP67
工作频率：65KHz
适用于LED 照明和电子广告牌等应用
1 年保质期

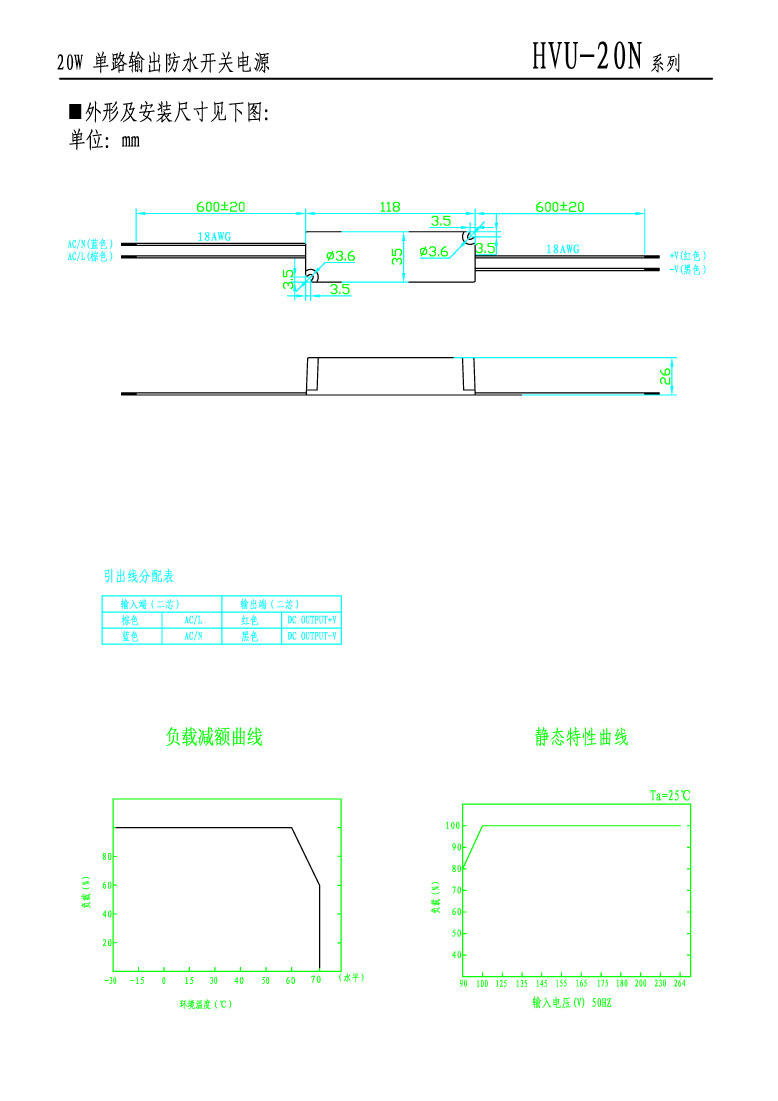

尺寸: 118*35*26mm （L*W*H）

外壳编号：H054

型号

 HVU-20N-5 HVU-20N-12 HVU-20N-15 HVU-20N-24
输出

直流输出电压

 5V 12V 15V 24V

输出电压容差(注3)

 ±5% ±5% ±5% ±5%

额定输出电流(注5)

 3A 1.67A 1.33A 0.84A

输出电流范围

 0-3A 0-1.67A 0-1.33A 0-0.84A

输出功率

 15W 20W 20W 20.2W

纹波及噪音(注2)

 80mVp-p 120mVp-p 120mVp-p 150mVp-p

启动、上升、保持时间

500ms,20ms,50ms/230VAC 500ms，20ms，16ms/115VAC

输入

输入电压范围

90~264VAC 47~63Hz，127~370VDC

交流输入电流

0.55A/115VAC 0.35A/230VAC

效率

 77% 81% 83% 83%

冲击电流

冷启动电流30A/115VAC 75A/230VAC

漏电流

<0.25mA/240VAC

保护特性

过电流

 额定输出功率的110%~150%启动过负载保护
保护方式：打嗝模式，负载异常条件移除后可自动恢复
过电压

5.75~6.75V

 13.8~16V 17.5~21V 28~30V
保护方式：关闭输出电压，二极管钳位
环境

工作温度、湿度

-20℃～+60℃；20%～90 %RH（请参考负载减额曲线）

保存温度、湿度

-20℃～+85℃；10%～95 %RH 无冷凝

抗震性

10～500Hz，2G 10min./1 周期，时长60 分钟，各轴

安全

耐压性

输入输出间：1.5KVAC

绝缘电阻

输入输出间，输入与地，输出与地： 100M Ohms / 500VDC

符合标准

安全标准

EN61347-1 EN61347-2-13 IP67

EMC标准(注4)

EN55015 EN61547 EN 61000-3-2 EN61000-3-3

其它

重量

118*35*26（L*W*H）

包装

0.22kg/90pcs/21kg/0.027 立方米

备注

1． 所有参数在未特别指明时，都是在230VAC 电压输入，额定负载和25℃条件下测量所得值。
2． 纹波和噪声电压是在20MHz 带宽示波器带12 英寸双绞线末端加0.1μ和47μ电容时测得。
3． 容差是电压设定误差、电压调整率和电流调整率之总和。
