型号规格:HVH-20N单路输出开关电源

特点:
高效率、高可靠、低成本
保护特性：短路、过载、过压、高温
防水等级：IP67
工作频率：65KHz
适用于LED 照明和电子广告牌等应用
1 年保质期

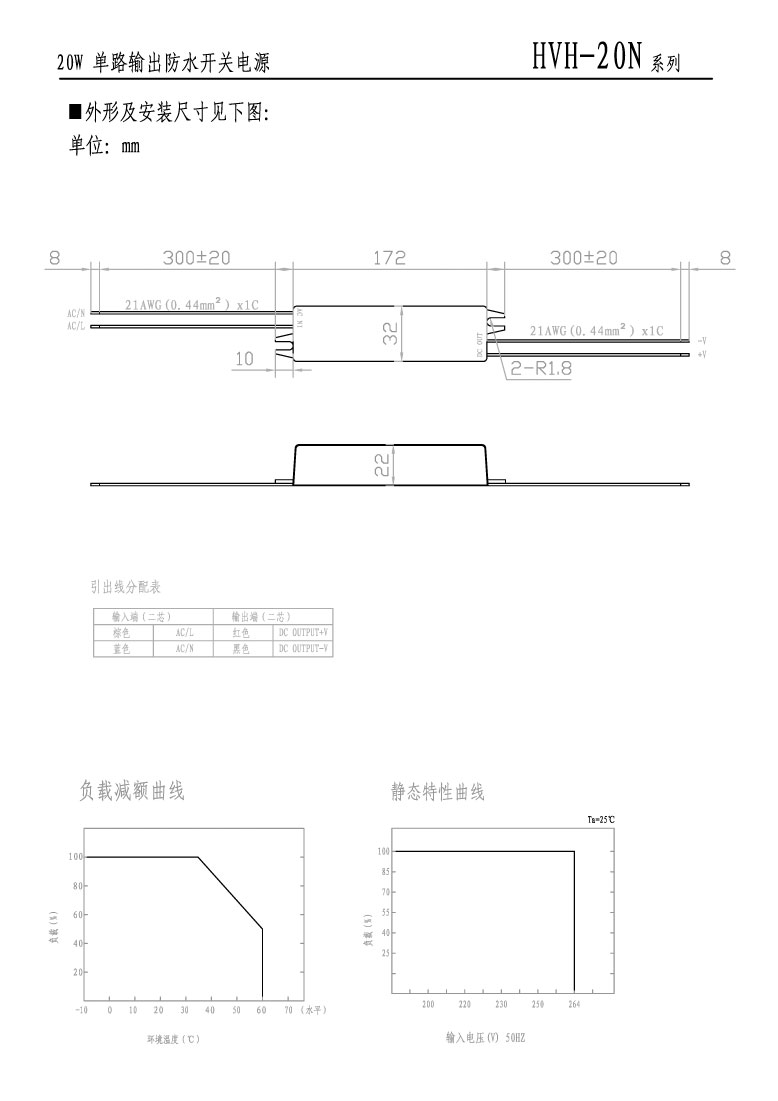

尺寸: 172*32*22mm （L*W*H）

外壳编号：H062

型号

 HVH-20N-12 HVH-20N-24 HVH-20N-36
输出

直流输出电压

 12V 24V 36V

输出电压容差

 ±1% ±1% ±1%

额定输出电流

 1.7A 0.8A 0.6A

输出电流范围

 0-1.7A 0-0.8A 0-0.6A

输出功率

 20W 20W 21W

纹波及噪音

 100mVp-p 100mVp-p 150mVp-p

启动、上升、保持时间

800ms,20ms,24ms/230VAC

输入

输入电压范围

170~264VAC 47~63Hz，235~373VDC

交流输入电流

0.28A/230VAC

效率

 76% 78% 80%

冲击电流

冷启动电流30A/230VAC

漏电流

<0.5mA/240VAC

保护特性

过载保护

 额定输出功率的105%~135%启动过负载保护
保护方式：打嗝模式，负载异常条件移除后可自动恢复
过电压保护 输出电压的135%~150%
保护方式：打嗝模式，异常条件移除后可自动恢复
过温保护 晶体管内部接点温度超过150℃，启动过温保护

保护方式：切断输出，温度恢复正常后可自动恢复

环境

工作温度、湿度

-10℃～+60℃；20%～90 %RH（请参考负载减额曲线）

保存温度、湿度

-20℃～+85℃；10%～95 %RH 无冷凝

抗震性

10～500Hz，2G 10min./1 周期，时长60 分钟，各轴

安全

耐压性

输入输出间：1.5KVAC

绝缘电阻

输入输出间：100M Ohms / 500VDC

符合标准

安全标准

EN61347-1 EN61347-2-13 IP67

EMC标准(注4)

EN55015 EN61547 EN61000-3.4 CLASSB

其它

尺寸

172*32*22（L*W*H）

包装

0.2kg/80pcs/17kg/0.025 立方米

备注

1． 所有参数在未特别指明时，都是在230VAC 电压输入，额定负载和25℃条件下测量所得值。
2． 纹波和噪声电压是在20MHz 带宽示波器带12 英寸双绞线末端加0.1μ和47μ电容时测得。
3． 容差是电压设定误差、电压调整率和电流调整率之总和。
