型号规格:HS-350T单路输出开关电源

型号

HS-350T
-5

HS-350T
-7.5

HS-350T
-12

HS-350T
-13.5

HS-350T
-15

HS-350T
-24

HS-350T
-27

HS-350T
-48

输出

直流输出电压

5V

7.5V

12V

13.5V

15V

24V

27V

48V

输出电压容差

±2%

±2%

±1%

±1%

±1%

±1%

±1%

±1%

额定输出电流

50A

40A

29A

25.8A

23.2A

14.6A

13A

7.3A

输出电流范围

0-50A

0-40A

0-29A

0-25.8A

0-23.2A

0-14.6A

0-13A

0-7.3A

输出功率

250W

300W

348W

348.3W

348W

350.4W

351W

350.4W

纹波及噪音

150mVp-p

150mVp-p

150mVp-p

150mVp-p

150mVp-p

150mVp-p

200mVp-p

240mVp-p

直流电压可调范围

-10%，+12%

±20%

-16%，+10%

-12%，+11%

-10%，+20%

-16%，+10%

-4%，+18%

-15%，+17%

启动、上升、保持时间

200ms,50ms,20ms 满载

输入

输入电压范围

90～132 VAC/180～264VAC 47～63 Hz；由开关选择254～370VDC

交流输入电流

6.5A/115 V 4A/ 230 V

效率

74%

76%

76%

79%

78%

81%

82%

83%

冲击电流

冷启动电流 50A/115V 50A/230V

漏电流

＜3.5 mA/240VAC

保护特性

过载保护

保护方式：电流限制，自动恢复

环境

工作温度、湿度

-10℃～+60℃；20%～90 %RH

保存温度、湿度

-20℃～+85℃；10%～95 %RH

抗震性

10～500Hz，5G 10min./1周期，时长60分钟，各轴

安全

耐压性

输入输出间：1.5KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC

绝缘电阻

输入输出间，输入与地，输出与地： 100M Ohms / 500VDC

符合标准

安全标准

符合 EN60950-1

EMC标准

符合EN55022， EN61000-3-2，-3，EN61000-4-2.3.4.5.6.8.11，EN61000-6-2

其它

重量

11.5Kg

包装

12pcs/14.3Kg/0.93CUFT

备注

1． 所有参数在未特别指明时，都是在 230VAC 电压输入，额定负载和25℃条件下测量所得值。

2． 纹波和噪声电压是在 20MHz 带宽示波器带12 英寸双绞线末端加0.1μ和47μ电容时测得。

3． 容差是电压设定误差、电压调整率和电流调整率之总和。

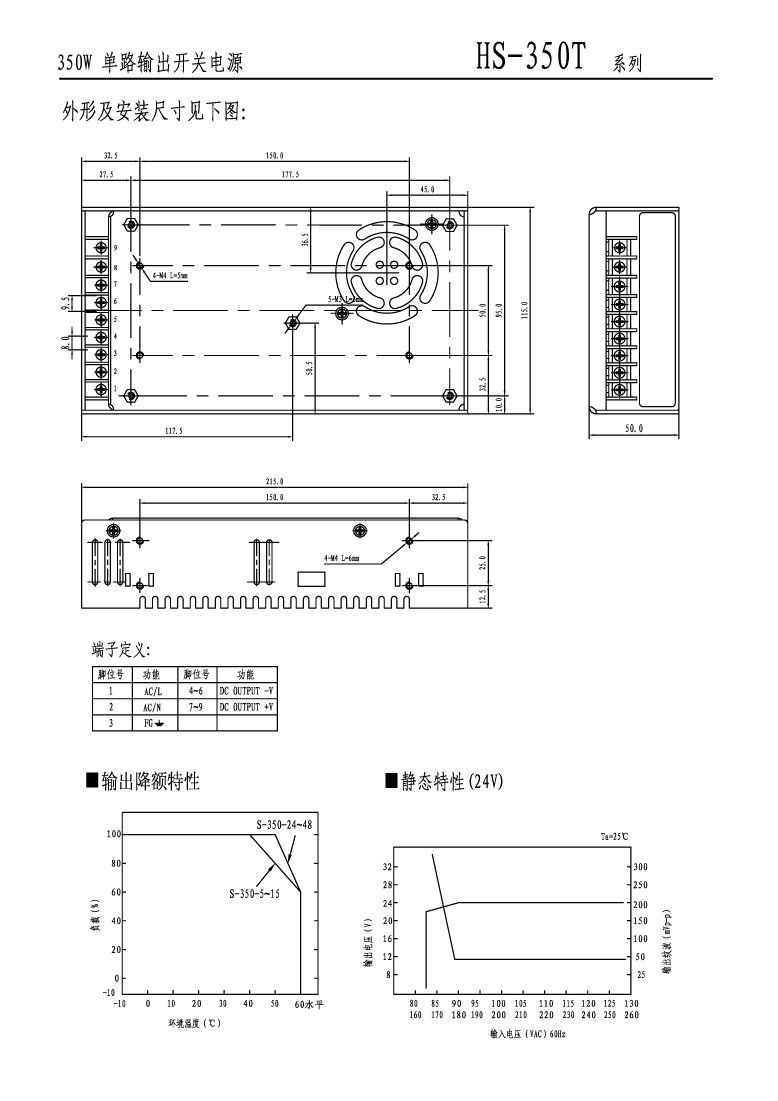

4． 具体输出电流见输出降额曲线。
