型号

HPD-65A

HPD-65B

CH1

CH2

CH1

CH2

输出

直流输出电压

5V

12V

5V

24V

输出电压容差

±4.0%

±7.0%

±4.0%

±7.0%

额定输出电流

5.5A

2.8A

3.5A

2A

输出电流范围

0.4-7A

0.2-3.2A

0.4-6A

0.2-2.6A

输出功率

61.1W

65.5W

纹波及噪音

50mVp-p

120mVp-p

50mVp-p

150mVp-p

启动、上升、

保持时间

800ms, 20ms ，60ms 满载

输入

输入电压范围

90～264VAC 47～440Hz ，127~370VDC

交流输入电流

1.5A/115VAC0.9A/230VAC

效率

78%

81%

冲击电流

冷启动电流20A/115VAC40A/230VAC

漏电流

<0.5 mA

保护

特性

过载保护

73-105W

保护方式：打嗝模式复位：自动恢复

过电压保护

CH1：115%~135%

保护方式：打嗝模式复位：自动恢复

环境

工作温度、湿度

-10℃～+60℃；20%～90 %RH

保存温度、湿度

-20℃～+85℃；10%～95 %RH

抗震性

10～500Hz，2G 10min./1周期，时长60分钟，各轴

安全

耐压性

输入输出间：3KVAC输入与地：1.5KVAC输出与地：0.5KVAC

绝缘电阻

输入输出间，输入与地，输出与地：100M Ohms / 500VDC

符合标准

安全标准

符合UL60950, TUV EN60950-1

EMC标准

符合EN55022,EN61000-3-2,-3,EN61000-4-2,3,4,5,6,8,11;ENV50204,EN55024

其它

重量

0.24Kg

包装

54pcs/15Kg/1.35CUFT

备注

1．所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。

2．纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。

3．容差是电压设定误差、电压调整率和电流调整率之总和。

4．本电源考虑做为一个器件安装在最终设备上，该设备必须重新确认它的EMC指标。

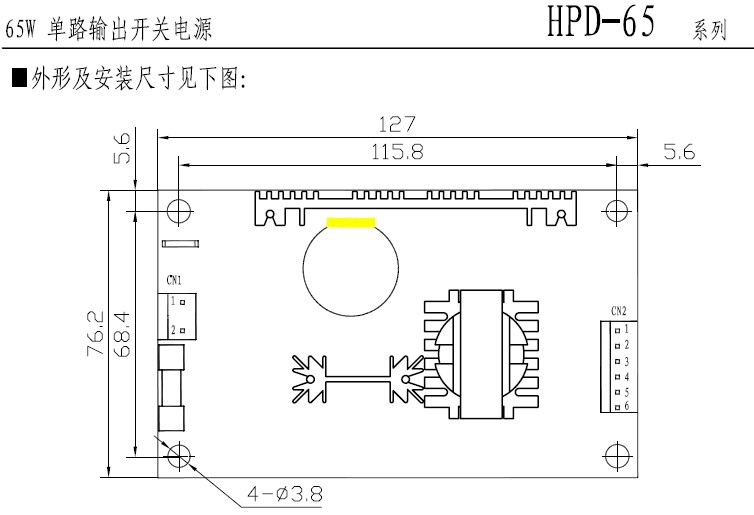

5．安装孔M1、M2要求接地以符合EMI。
