型号规格:HPD-25双路输出开关电源

型号

输出

直流输出电压

5V

12V

5V

24V

5V

-5V

12V

-12V

15V

-15V

输出电压容差(注3)

±4.0%

±6.0%

±4.0%

±6.0%

±6.0%

±6.0%

±4.0%

额定输出电流(注5)

2.1A

1.2A

1.2A

0.8A

2.5A

2.5A

1A

1A

0.8A

0.8A

输出电流范围

0.2-2.5A

0.1-1.5A

0.2-2A

0.1-1A

0.1-3A

0.1-2.5A

0.1-1.2A

0.1-1.2A

0.1-1A

0.1-1A

输出功率

25W

25.2W

25W

24W

24W

纹波及噪音(注2)

50mV

150mV

启动、上升、
保持时间

250ms, 50ms，100ms/ 230VAC 250ms,30ms，16ms/115VAC 满载

输入

输入电压范围

85～264VAC 127~370VAC 47～63Hz

交流输入电流

0.65A/115VAC 0.4A/230VAC

效率

71%

77%

73%

74%

75%

冲击电流

冷启动电流32A

漏电流

<0.5 mA/240VAC

保护
特性

过载保护

>105%

保护方式：打嗝模式，自动恢复

过电压保护

115%~135%

保护方式：切断输出，不可恢复

高温保护

U1≥135℃时，切断输出，自动恢复

环境

工作温度、湿度

-10℃～+60℃；20%～90 %RH

保存温度、湿度

-20℃～+85℃；10%～95 %RH

抗震性

10～500Hz，2G 10min./1周期，时长60分钟，各轴

安全

耐压性

输入输出间：3KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC

绝缘电阻

输入输出间，输入与地，输出与地： 100M Ohms / 500VDC

符合
标准

安全标准

符合UL60950-1, TUV EN60950-1

EMC标准(注4)

符合EN55022,EN61000-3-2,-3,EN61000-4-2,3,4,5

其它

重量

0.15Kg

包装

75pcs/12.5Kg/1.07CUFT

备注

1.所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。
2.纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。
3.容差是电压设定误差、电压调整率和电流调整率之总和。
4.本电源考虑做为一个器件安装在最终设备上，该设备必须重新确认它的EMC指标。

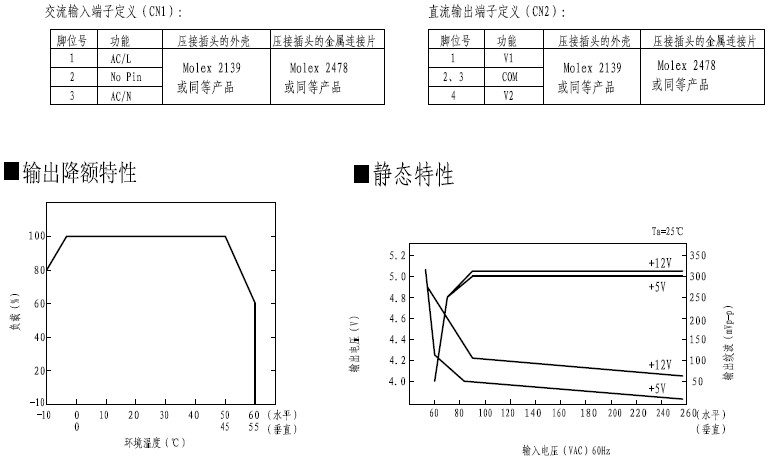

5.具体输出电流见输出降额曲线。
